弘泰智能闸门开度测控仪表是集闸门开度测量、显示、控制于一体的具有操作日志记录，报警信息查询，闸门开度标定、上下限位设置、纠偏设置等功能的现场总线型智能闸门开度测控仪表。
暂无资料弘泰智能闸门开度测控仪表是集闸门开度测量、显示、控制于一体的具有操作日志记录，报警信息查询，闸门开度标定、上下限位设置、纠偏设置等功能的现场总线型智能闸门开度测控仪表。
本产品具有以下功能：
开度测量：支持1至6路单双开度测量；24位高速绝对值SSI闸位计，1mm分辨力，测量精确。

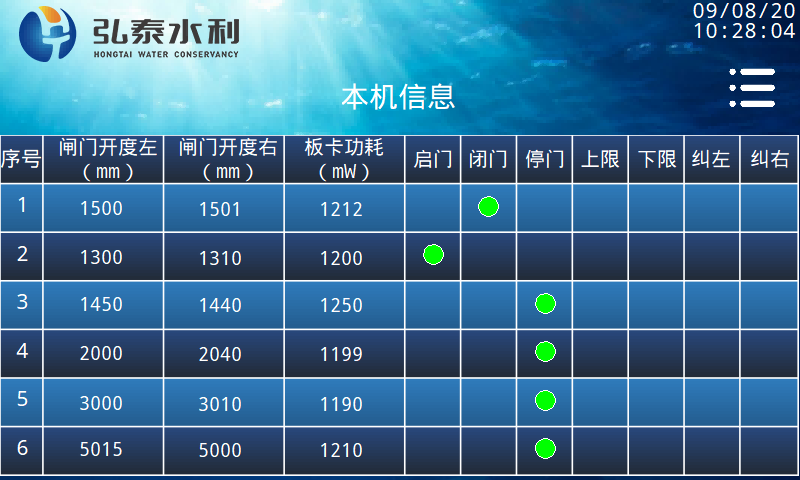

数据展示：闸门开度、主从机功耗、启闭门指示、上下限报警、纠偏指示。
数据输出：标准ModBus-RTU协议RS485接口，支持RTU、DTU、PLC和组态软件等上位机，满足遥测工控应用场景。
纠偏限位：左右纠偏继电器输出，纠偏方向输入，上下限位隔离输入。
本机设置：从机数量、单双开度、启闭门开关、编码器方向、零点标定、拐点标定、上下限回差、零点误差、纠偏、蜂鸣器开关、RTC等设置。
操作日志：闸门开度数据记录、参数配置记录、人工操作记录。
报警记录：上下限报警、编码器故障报警、编码器未接报警。
产品特点：
l 多方式人机交互体验

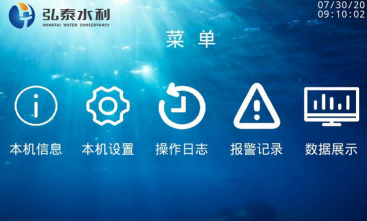

支持触摸屏、手机APP、上位机三种方式数据显示、参数设置、日志查询。
l 主机从机组合结构
主机、从机灵活搭配，支持1至6孔单双开度闸门的测控。
l 现场总线构架
主从之间基于CAN总线通信，实时性强；硬件实现CAN协议，出错率低。
l 免接线总线导轨

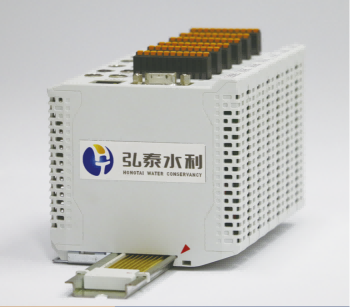

主从单元卡扣安装，无螺丝，不打孔，装入导轨同时接入总线，在总线上供电通信，不用额外接线。
l 防呆插头无螺丝接插件
六芯防呆航空插头，避免编码器接线错乱问题；输入输出采用无螺丝接插件，一压一插，接线完成，牢固可靠。
l 体积小防护强
主从单元体积仅手掌大小，经过EMC测试，达到静电工业二级，群脉冲工业三级，雷击浪涌工业四级标准。
产品编号：VT-H1024
产品规格：96*100*20（mm）
技术指标：
功能 | 技术参数 |
电源及功耗：
| 电源：18-36V DC ；功耗：主机单元 1.15W，从机单元 2.04W。 |
测量点数 | 最多支持 6 路双开度或者 6 路单开度。 |
测量范围 | -8388608mm～+8388608mm(max，精度为 mm，必须配用大于 24 位的多圈绝对值 SSI 编码器)。 |
分辨力 | 1mm(精度为 mm ) ，误差：±1mm(精度为 mm )； |
显示配置方式 | 配套触摸屏界面显示，手机APP(蓝牙通信),ModBus协议上位机。 |
显示内容 | 开度，功耗显示，上下限报警、启闭门指示，纠偏指示，操作日志， 报警记录。 |
输入输出 | 主机：1个RJ45接口（电源+RS485），1个DB9接口（显示屏） 从机：2路SSI接口；2路纠偏继电器输出；1路上限继电器输出；1路下限继电器输出；1路纠偏方向输入。 |
使用条件 | 环境温度：-25℃ ~ +60℃ ; 相对湿度：≤95%(RH40℃)。 |
外形尺寸 | 主从机单元： 96 (H)× 100 (W)× 20 (D)mm |
