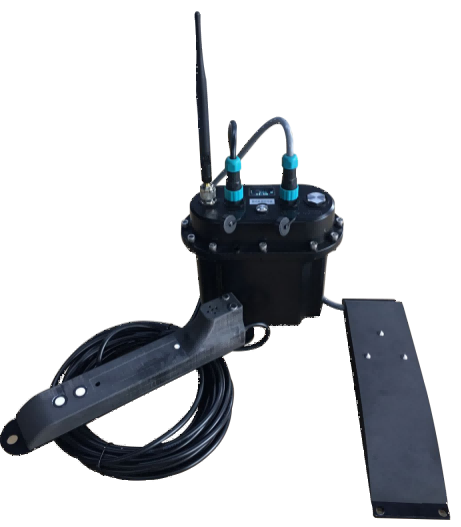

排水管网流量计是弘泰水利专门针对排水管网流量监测研发的一款微功耗无线智能排水管网流量监测终端，是一款集液位测量、流速测量、流量计算、数据存储、供电、无线传输与显示的小型化智能监测终端设备。 排水管网流量计集成非接触式收发分体式超声波液位测量传感器与高精度电磁流速仪。测量原理为流速面积法，流量Q=V*S（Q为流量，V为断面平均流速，S为过水断面面积）；通过对流速和液位进行单独持续测量，结合排水管网监测断面结构，应用排水管网流量计算算法，计算出通过该排水管网断面的实时水流量，并配合无线智能监测终端实时分析、计算、存储、上发相关数据。
暂无资料排水管网流量计是弘泰水利专门针对排水管网流量监测研发的一款微功耗无线智能排水管网流量监测终端，是一款集液位测量、流速测量、流量计算、数据存储、供电、无线传输与显示的小型化智能监测终端设备。

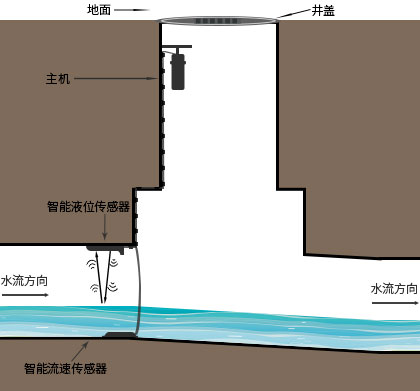

排水管网流量计集成非接触式收发分体式超声波液位测量传感器与高精度电磁流速仪。测量原理为流速面积法，流量Q=V*S（Q为流量，V为断面平均流速，S为过水断面面积）；通过对流速和液位进行单独持续测量，结合排水管网监测断面结构，应用排水管网流量计算算法，计算出通过该排水管网断面的实时水流量，并配合无线智能监测终端实时分析、计算、存储、上发相关数据。。
产品优势：
高质量流量测量：对排水管网的非满管/满管/过载工况均可实现流量精确测量
智能化程度高：可远程设定液位告警（如低液位、高液位等）阈值、流速告警（如逆流、低流速、高流速）阈值、流量告警（如低流量、高流量）阈值。超过阈值时实时上发告警信息
高可靠无线通信：NB-IoT或2/3/4G或LoRa可选，应对各种场景。
自供电、超低功耗，超长续航：自带高性能锂电池组，内置电池工作续航时间不低于3年
防护等级高、安装维护简单：一体注塑成型外壳，通过IP68等认证,适用于排水管网等环境恶劣场景
产品编号：VT-H2402
产品规格：120*66*29（mm）
技术指标：
流速量程 | ±0.01m/s～±5.00m/s |
流速分辨率 | ±0.001m/s |
流速精度 | ±2%FS |
液位量程 | 0～10m（其中超声波量程为0～1.2m） |
液位分辨率 | ±0.001m |
液位精度 | 超声波：±0.1%FS，静压：±0.5%FS |
液位姿态补偿 | 倾角传感器 量程：0～180°（XYZ三轴），精度：±1° |
温度补偿 | 流速传感器、液位传感器均内置温度传感器进行补偿， 量程：0～75℃，精度：±1℃ |
测量周期 | 流速：≤10s，液位：≤10s，（可自定义5s～24h）；外部电源供电模式下可实时测量。 |
传输周期 | ≤30min/次（NB-IoT无线传输）,≤2h/次（2/3/4G无线传输）,（可自定义1min～24h）；预警、告警数据立即上传，并加快传输频率；外部电源供电模式下可实时传输。 |
主机状态异常监测 | 内置温湿度、姿态、照度传感器，可实现主机状态异常的监测。 姿态传感器 量程：0～180°（XY双轴），精度：±1°。 温度传感器 量程：-20～75℃，精度：±1℃。 湿度传感器 量程：0～100%RH，精度：±5%RH@（20%～90%RH）。 光照传感器 量程：0.001lx~10klx，精度：±10%。 |
卫星定位 | GNSS多定位系统，支持GPS或北斗定位。 |
数据存储 | 数据发送失败自动存储，当通信恢复后自动补传历史数据，确保数据的完整性；离线数据最大存储100000条。 |
配置方式 | 可按键唤醒，进行数据上发、主机OLED显示测量值等，也可用手机通过蓝牙进行配置（无需打开主机），平台远程配置与升级。 |
扩展接口 | 支持其他传感器接入（RS485接口标准Modbus_RTU协议，模拟量0-5V，4-20mA,开关量输入） |
电池寿命 | 标准模式下3年以上（电池使用寿命受无线信号质量、测量和传输频率、无线通信方式、扩展外接传感器数量和功率等影响）。 |
外壳材质 | 主机外壳为高强度玻纤，流速传感器为PVC;智能液位传感器为聚酯。 |
防护等级 | IP68 |
尺寸 | 主机：长214mm*宽114mm*高193mm； 流速传感器：长321mm*宽110mm*高40mm 液位传感器：长280mm*宽45mm*高60mm（超声波部分厚度仅为25mm） |
整机重量 | 约4.5Kg（含电池） |
工作环境 | 温度：﹣20℃~75℃，湿度：0~100%RH（无凝露） |
