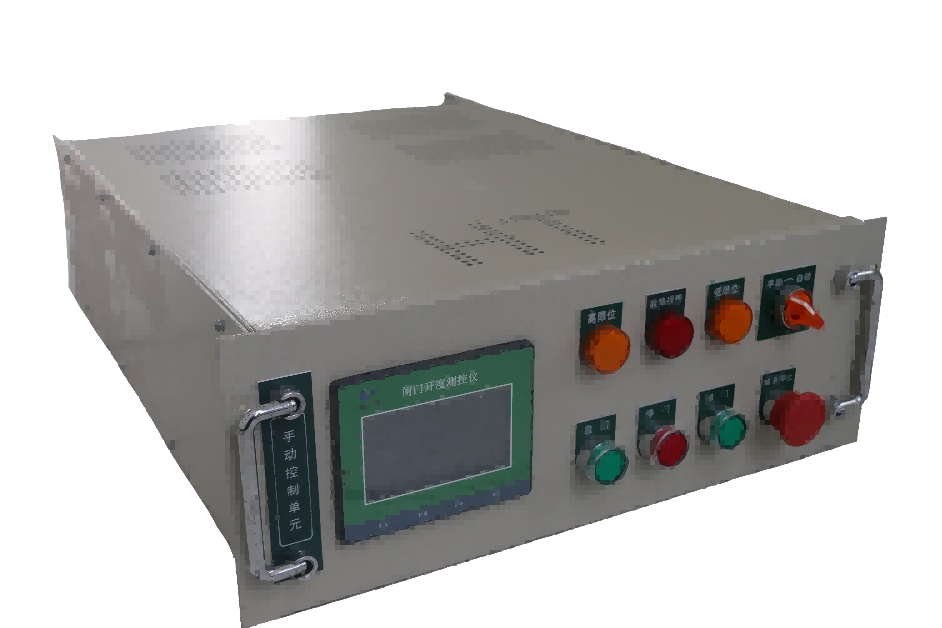

手动控制单元用于执行闸门的启门/闭门/停门操作、采集运行状态采集与显示。手动操作具有最高权限，用于自动、远程控制失效后的紧急人工操作。现场采集闸门开度、闸门倾斜、电流电压等参数，并通过模拟量或数字量输出至自动控制单元。提供闸门全关、全开、倾斜、过电流等机械保护。可应用于水库、河道、大坝等闸门自动化设备的手动级控制及操作。
暂无资料手动控制单元用于执行闸门的启门/闭门/停门操作、采集运行状态采集与显示。手动操作具有最高权限，用于自动、远程控制失效后的紧急人工操作。现场采集闸门开度、闸门倾斜、电流电压等参数，并通过模拟量或数字量输出至自动控制单元。提供闸门全关、全开、倾斜、过电流等机械保护。可应用于水库、河道、大坝等闸门自动化设备的手动级控制及操作。
产品编号：HT.KMS-S51
产品规格（尺寸）：483mm（宽）*177mm（高）*450mm（深）
技术指标：
参数 | 指标 | ||
开关量 | 端口类型/数量 | 带隔离，4路继电器输入，5路继电器输出 | |
输入 | 回路电压 | 24 VDC | |
平均功耗 | 1.1W | ||
耐压强度 | 2000V | ||
防过压 | 二极管，控制回路电压6~250V | ||
防极性颠倒 | 二极管，电流反向阻断 | ||
输出 | 常规热电流 | 6A | |
开关电压 | ≤250V | ||
耐压强度 | 1300V | ||
通信 | 端口类型/数量 | 1路SSI接口（6芯），1路RS485接口 | |
SSI接口 | 功能 | 编码器通讯 | |
协议 | SSI协议 | ||
定义 | V+，GND，Date+， Date-， Clock+， Clock- | ||
RS485接口 | 协议 | Modbus 主站或从站，RTU/ASCII, ASCII | |
传输速率 | 1200，2400，4800，9600，19200，38400，57600，115200bps | ||
供电电压 | 工作电压 | DC24V±10% | |
工作电流 | 1A | ||
应用环境 | 工作温度 | 0～50℃ | |
存储温度 | -20～60℃ | ||
相对湿度 | <95%(40℃) | ||
防护等级 | IP20 | ||
结构材质 | 冷轧钢板 | ||
连接方式 | HE-024型重载连接器 | ||
尺寸 | 483mm（宽）*177mm（高） *450mm（深）
| ||
重量 | 10.3kg | ||
